보일러는 혹한기 겨울철에 난방기구로 일반가정이나 사업장등에서 없어서는 안 되는 필수품이다. 에전에는겨울계절용 난방연료는 화석연료로 많이 사용하는 저탕식 보일러를 사용하였다. 그러나 액화석유가스와 액화천연가스가 발굴되면서부터 순간식 보일러가 출시되어 간편하고 편리하게 사용되고 있다.
1. 보일러 개념.
- 보일러의 기본개념은 용기에 물을 열원으로 가열해서 증기를 방생시키는 장치이다.
- 보일러에 구조부에는 열원에 의한 연소장치, 불을 피우는 화실, 물, 증기를 담는 강철로된 용기로 이루어진다.
그리고 예열기, 과열기, 재열기, 열교환기등이 포함되어 있다.
- 보일러는 오래전부터 화석연료를 사용하는 증기보일러를 동력용으로 산업전반 사용되고 있었다.
- 일반가정에서의 난방용 보일러와 사업장등에서 사용되는 공조용 보일러도 증기보일러의 원리로 이용되고 있다
- 그러나 난방과 공조용에서는 증기가 아닌 물을 가열하여 순환시키는 방식이다.
- 보일러도 열원에 따라 원리와 구조가 다르기 때문에 저탕식과 순간식으로 크게 분류가 된다.
- 석유산업에서 생사 되는 연료를 사용하는 기름보일러를 저탕식 보일러라고 한다.
- 액화석유가스와 액화천연가스를 사용하는 보일러를 순간식 보일러라 한다.
- 현재 우리 일상생활에서 사용하는 콘덴싱보일러와 일반보일러는 순간식 보일러에 속한다.
2. 열원에 따른 종류.
- 가스보일러 : LNG(도시가스), LPG(액화석유가스).
- 기름보일러 : 등유를 사용,
- 연탄보일러 : 화석석턴연료용으로 사용한다.
- 화목보일러 : 목재를 주로 사용, 시골에서 주로 사용.
- 전기보일러 : 열원 이전기가 되어 간편하고 안전하고 편리성이 있다.
- 태양열 보일러 : 열원이 태양열.
3. 가정용 가스보일러.
- 아파트나 일반 가정에서는 난방과 온수사용을 위해 대부분 소형보일러가 설치되어 있다.
- 일반가정용 보일러는 액화천연가스(LNG)가 공급되어 가스보일러를 사용하다.
- 일반적으로 가정에서는 액화석유가스(LPG)나 액화천연가스(LNG)를 사용한다.
- 농어촌 지역에서는 LPG나 기름보일러를 주로 사용한다.
4. 가정용 보일러 설정 5가지.
- 실온모드 : 실내온도를 측정할 수 있는 온도계부착 되어있어 실내온도를 감지한다. 실내온도 20°C~22°C
실내온도가 보일러에 설정한 온도보다 내려가게 되면 설정한 온도까지 데워서 온도를 다시 올리는 방식.
- 온돌모드 : 바닥내부에 파이프를 통해 흐르는 난방수의 온도를 측정활용하는 것. 온돌온도 40°C~50°C
난방수온도가 설정한 온도보다 낮아지면 보일러가 가동되는 시스템.
- 예약모드 : 특정시간이 지날 때마다 보일러가 약 20분씩 가동된다.
- 외출모드 : 외출을 하였을 때 실내의 온도를 최소한으로 유지하는 것.
- 온수설정 : 난방수가 아닌 생활용 수말 한다.

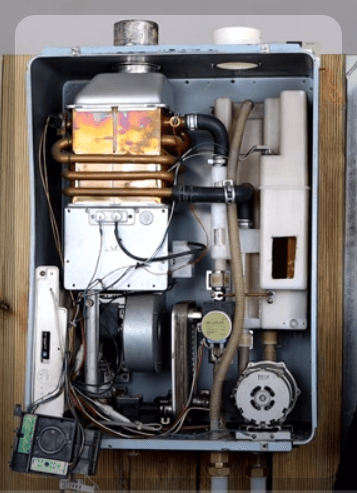

5. 가스보일러 외형
 |
 |
 |
|---|
6. 동작원리에 따른 종류.
- 노통연관식 보일러 : 동체가 축을 이루고 내부에 노통과 연소관을 동체 축에 평행으로 설치된다.
가스가 연소되면서 노통을 지나 연관을 통해 연도로 빠져나가는 타입이다.
- 수관식보 일러 : 물이 흐르는 관외부에 열원인 가스가 연소되면서 가열해 증기를 발생시키는 구조.
중, 대형보일러에 해당된다.
- 관류식 보일러 : 보일러 몸통 안에 수관으로만 들러쌓여 열원이 연소되면서 가열증기가 발생한다
예열부, 증발부, 과열부 순서로 통과된다.
