인버터의 전력변환은 태양광 모듈에서 흡수한 직류 전류를 일반가정에서 사용할 수 있는 교류로 변환해 주는 장치입니다.
태양광 빛을 흡수하여 생산되는 전기는 직류전기가 되어 일반가정에서나 사업장 등 산업전반에서 직접 사용할 수는 없습니다. 인버터를 설치 직류를 교류로 변환하여야 사용이 가능합니다.
► 인버터의 개념.
- 인버터는 태양광 모듈에서 전기를 생산하더라도 우리가 사용할 수 있도록 변환을 해야 하는 전력 변환 장치입니다.
- 태양광 전기에너지는 직류이기 때문에 교류로 변환하여 사용하는 곳에 전력을 공급하는 역할을 하고 있습니다.
- 태양광발전에서는 모듈에서 흡수되어 생산되는 전류는 모두 직류이기 때문에 인버터가 필수적 있어야 합니다.
- 직류를 우리들이 사용할 수 있도록 교류로 전력을 변환하는 장치이며 여러 종류가 있습니다.
- 인버터는 가정용과 사업장 등 사용목적에 따라 크기와 가격의 차이가 있습니다.
► 인버터의 종류.
- 계통연계형 인버터 : 태양광 발전소나 가정에서 사용하는 계통연계형 인버터는 한전 선로에 연결해야만 작동하는
방식.
한전선로에 연결하지 않을 경우 인버터는 작동하지 않는다.

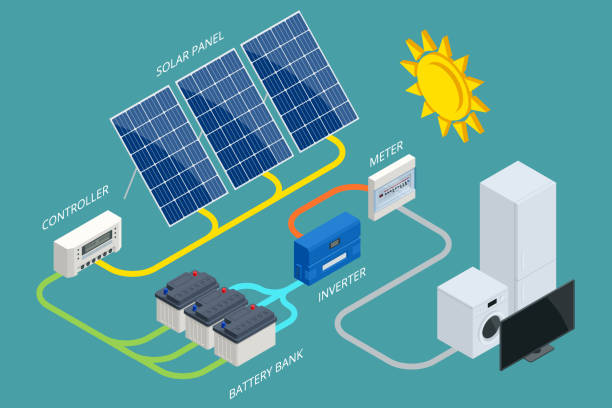

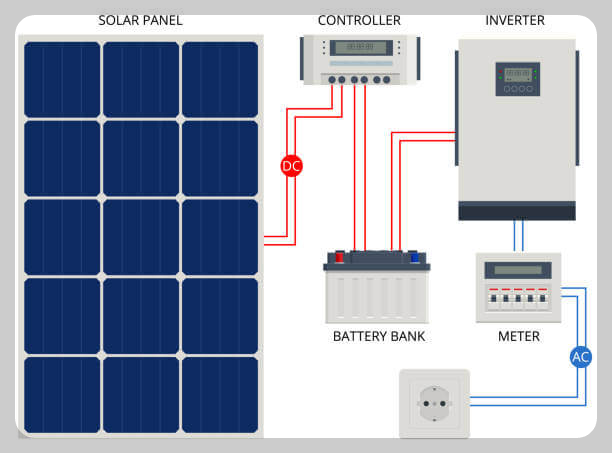

- 독립형 인버터 : 한전선로에 연결하지 않더라도 전기배터리에 연결하여 독립적으로 작동하는 방식.
독립형 인버터는 도서지역, 비상용, 야외용, 설비용으로 사용되고 있다
► 인버터의 변압기 유, 무에 따른 종류
| 구분 | 차이점 내용 |
|---|---|
| 변압기형 인버터 | 전력송전효율이 무변압기 에비해 떨어진다. 전력품질이 양호. |
| 무 변압기형 인버터 | 송전효율 전환효율이좋다. 전력품질이 떨어진다. |
| 센트럴 인버터 | 설치비가 저럼하다. 한대의 인버터를 관리하기 때문에 관리가 수월하다. 고장시 발전가동이 중단되기 때문에 수익에 영향이 미친다. |
| 스트링 인버터 | 발전효율이 높고 설치가 간편하다. 인버터가 고장시에는 고장난 인버터만 수리하면된다. 수리시에는 나머지 인버터로 가동이되기 때문에 수익에 영향이 적다. |
► 인버터 기능.
- 날씨에 따라 변동하는 태양전지의 출력을 가능한 한 유효하게 끌어내기 위한 자동운전 정지기능,
최대전력 추종제어기능.
- 계통보호를 위한 단독운전 방지기능, 자동전압 조정기능.
- 계통과 인버터에 이상이 있을 때 안전하게 분리하거나 인버터를 정지시키는 기능.
- 태양광 인버터의 수명은 약 7년~10년 정도입니다.
- 무상보증기간은 보통 5년으로 하고 있습니다.

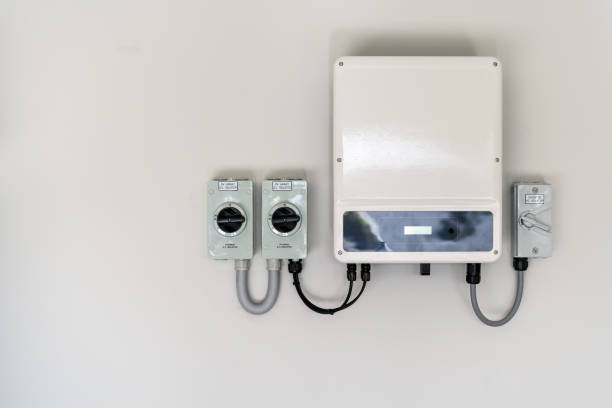

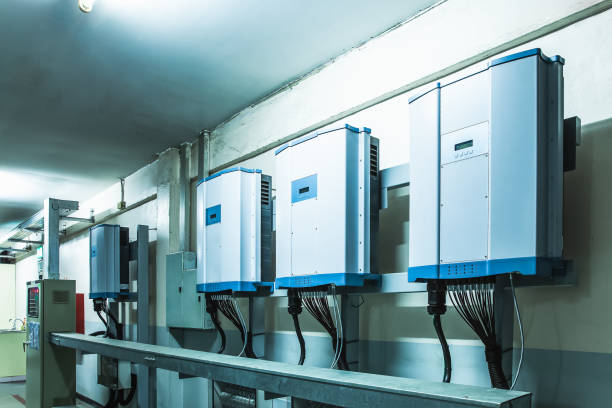

► 인버터 외형.
 |
 |
 |
※ 태양광 발전에서는 없어서는 안 되는 전력 변환 장치가 인버터입니다.
