태양광 패널은 태양전지의 구성품으로 태양빛을 흡수하여 전기에너지를 생산하는데 필수적인 장치입니다. 태양빛을 이용하기 때문에 인간에게 환경오염을 시키지 않는 청정에너지입니다. 셀과 모듈 그리고 어레이로 구성된 패널입니다.

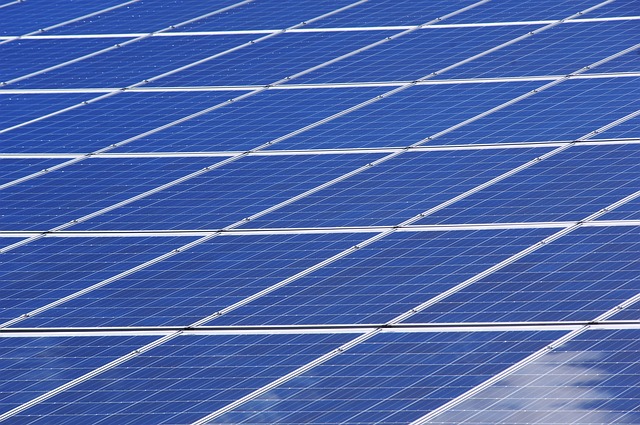

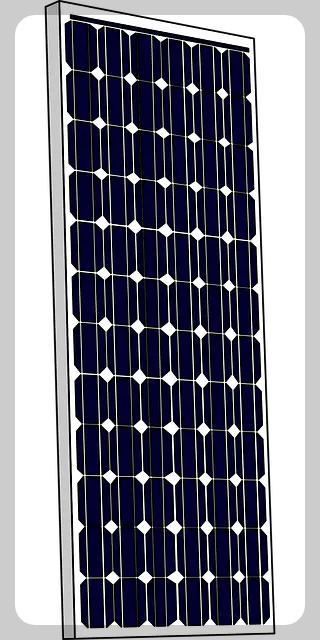

► 태양광 패널.
- 태양광패널에 모듈은 태양빛을 흡수하는 역할을 한다.
- 태양광 패널은 내부에 수십 장의 태양전지 셀을 직렬과 병렬로 연결한 하나의 모듈울 형성하고 있다
- 태양전지를 구성하는 셀, 태양광 모듈, 태양광어레이 중에 하나입니다.
- 태양전지 셀과 셀을 병렬과 직렬로 배열하여 놓은 것을 태양광 모듈이라고 합니다
-모듈을 배열한 것이 패널이고 패널과 패널을 연결된 것을 어레이라고 한다.
- 태양광 발전을 하여 전기를 생산하려면 태양빛을 흡수해야 하는데 태양광 패널이 흡수하 역할을 하고 있습니다.
국산 태양광 패널 – Daum 검색
Daum 검색에서 국산 태양광 패널에 대한 최신정보를 찾아보세요.
search.daum.net

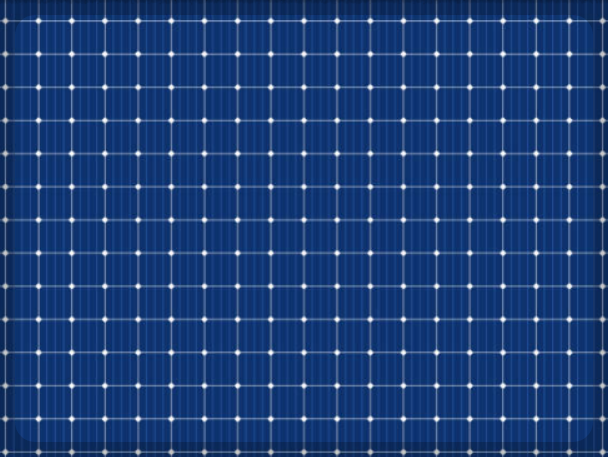

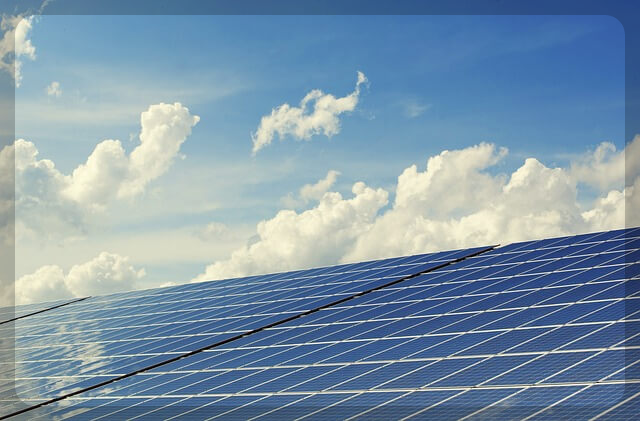

► 태양광 패널 모듈.
- 셀과 셀을 병렬과 직렬로 배열하여 놓은 것을 태양광 모듈이라고 합니다

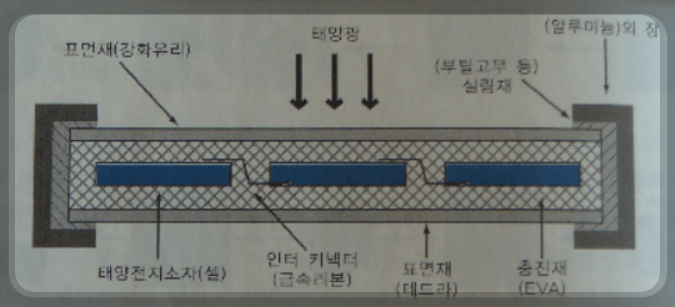

► 태양광 패널 모듈 구조도.
► 태양광 패널 구성.
- 프런트 커버 : 프런트 커버는 90% 이상의 투과율을 갖는다.
- 프레임 : 알루마이트 내식처리를 한 알루미늄 표면에 아크릴 도장을 한 프레임재가 사용.
- 설치용 구멍 : 모듈을 구조물에 설치하기 위해 프레임에 양쪽에 각각 3`4개, 합 6~8개 필요하다.
- 바이패스 다이오드 : 태양전지모듈 셀에 발생하는 음영은 전체 발전량을 저하키키고 그와 함께 그 부분에 발열을 일으 킨다.
- 이현상이 오래되면 열 점이 발생하는 원인이 된다. 이와 같은 문제점을 해결하기 위해 태양전지모듈의 접속함에 설치
하는 것이 바리 패스 다이오드이다.

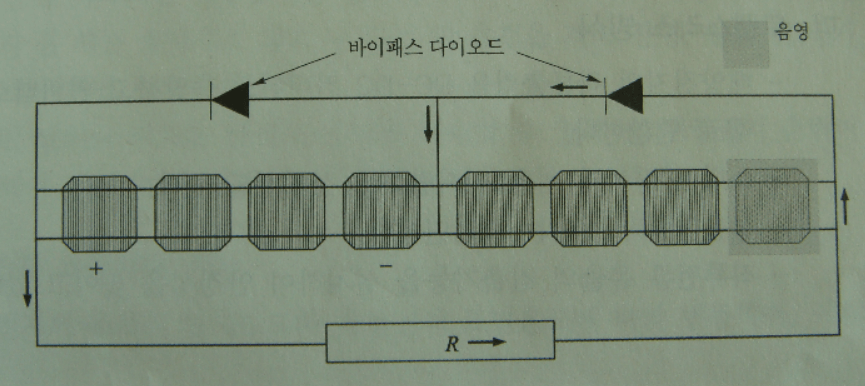

► 태양광 패널 바이패스 다이오드.
- 태양전지모듈 셀에 발생하는 음영은 전체 발전량을 저하키키고 그와 함께 그 부분에 발열을 일으킨다.
- 이러한 현상이 오래되면 열 점이 발생하는 원인이 된다.
- 이와 같은 문제점을 해결하기 위해 태양전지 모듈의 접속함에 설치하는 것이 바이패스 다이오드이다.
► 태양광 패널 특성.
＊출력 특성.
- 최대출력 : 최대출력 동작전압 x 최대출력 동작전류.
- 개방전압 : 태양전지모듈 개방 시 전압.
- 단락전류 : 태양전지모듈 단락 시 전류.
- 최대출력 동작전압 ; 출력 최대 시 동작전압.
- 최대출력 동작전류 : 출력 ㅚ대 시 동작전류.
＊온도와 일사향 특성.
- 온도가 상승하면 태양전지모듈 발전량 감소. 전압하강, 전류 다소 증가.
- 일사량이 증가하면 태양전지 모듈 발전량 증가, 전류증가, 전압다소 상승.
► 태양광 패널 직렬구성.
| 구분 | 모듈 직렬 구성 | 모듈 병렬 구성 |
|---|---|---|
| 태양전지모듈 직렬,병렬 구성 차이점 |
높은 전압, 낮은 전류 생산 | 낮은 전압, 높은 전류 생산 |
| 직렬로 연결된 모듈사이에 흐르는 전류는 모두 동일함 |
음영에 의한 모듈의 발전량 감소는 병렬로 연결된 모든 모듈에 영향을 주지않는다 |
|
| 음영에 의한 모듈의 발전량 감소는 직렬로 연결된 모든 모듈에 영행을 줌. |
태양전비모듈 병렬연결 : 100[Wp]ㅌ8=800[Wp] 태양전지모듈 병렬연결 시 음영발생 |
 |
 |
 |
