태양열 설치의 동작원리는 태양에너지의 빛을 열로 변환하여 온수와 난방용으로 사용하는 시스템입니다. 주택이나 사업장에서 추운 겨울 날씨에는 따듯한 온수와 주택 내부의 난방을 따뜻하게 할 수가 있습니다. 태양열장치는 열을 이용하여 온수와 난방용으로 사용하는 것을 말합니다.
⯄ 태양열 에너지 개요.
- 태양열 에너지를 이용하는 방법에는 2가지가 있습니다.
① 태양열 온수기는 태양의열을 집열판이나 유리관을 통해 물을 데워 온수와 난방으로 사용하는 것입니다.
① 태양광발전은 태양의 빛 에너지를 전기에너지로 변환하는 것을 말합니다.
- 태양열을 이용하여 수분을 함유한 곡식이나세탁물 등을 건조하거나 난방등에 사용해 왔습니다
- 살균이나 치료등의 목적으로도 활용하여 왔습니다.
⯄ 태양열 온 시설 종류.

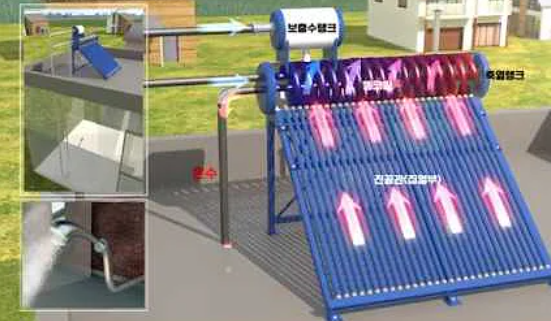

①온수용 진공관 태양열 시설.
문제점 : - 오버플로우 관으로 물이 넘치는 경우.
- 온수통 열 교환가 동 코일 파열.

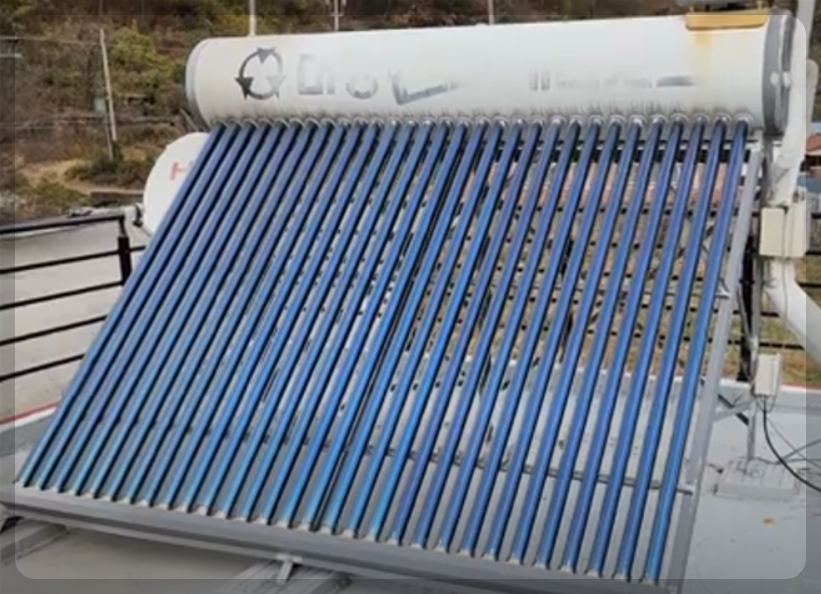

위사진은 진공관 태양열시설입니다.

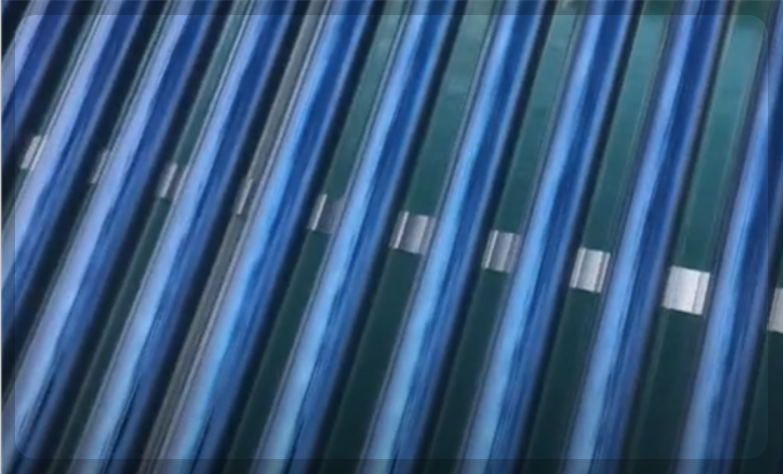

진공관내부에 동판이 부착되어 있기 때문에 태양빛의 흡수가 잘되도록 합니다.

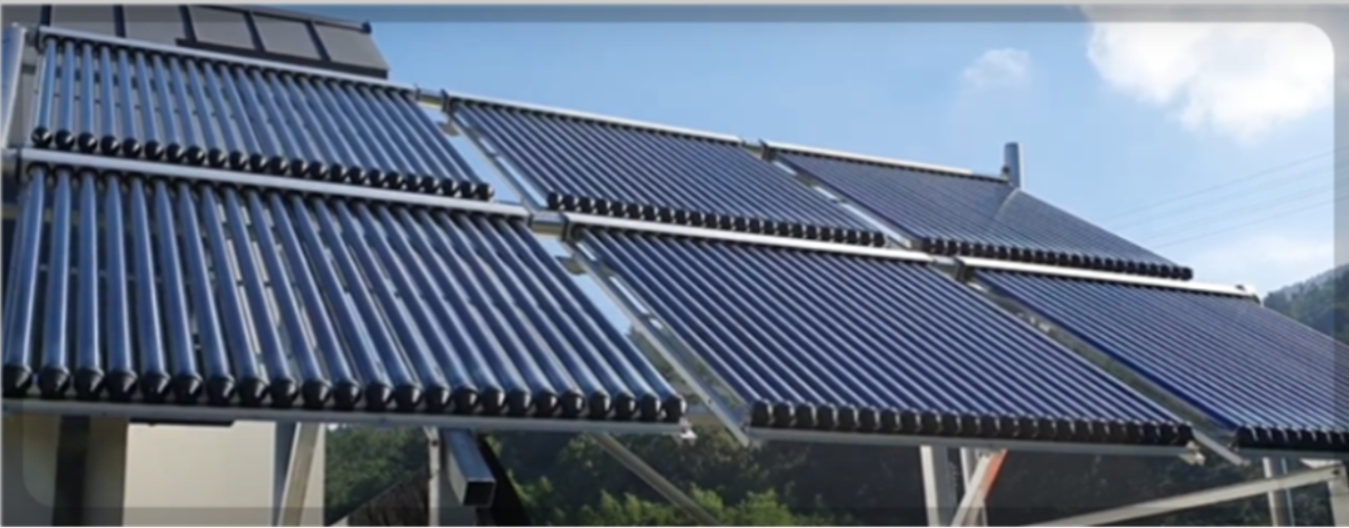

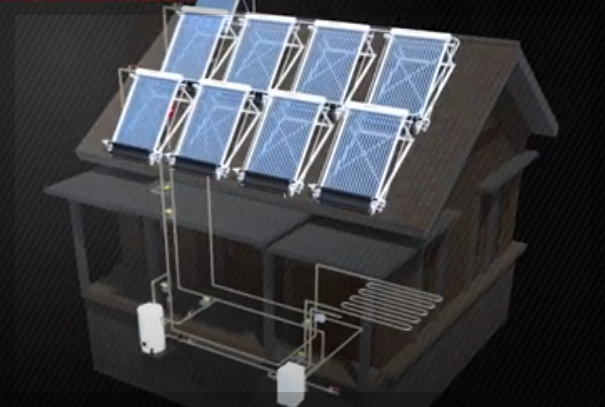

② 아래 화면온수용와 난방 태양열 장치.
공기가 들어가서 끌고 온 물을 축열조안에서 물을 따듯하게 하는 원리

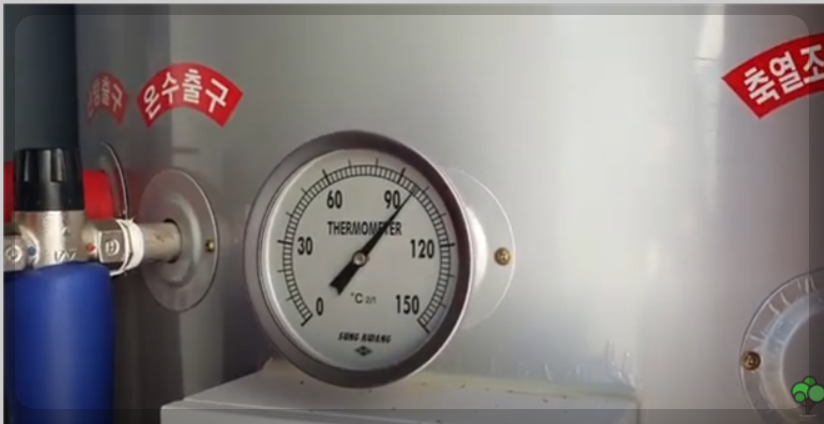

축열조 탱크 온도가 93도
태양열 축열조 : 태양열을 이용해 가열된 물을 저장하는 탱크.
열매체 저장탱크 : 외부를 순환하는 열매체(부동액)를 저장하는 탱크.
열매체 : 외부와 내부를 열교환하는 유체(부동액 및 기화방지)
 |
 |
 |
 |

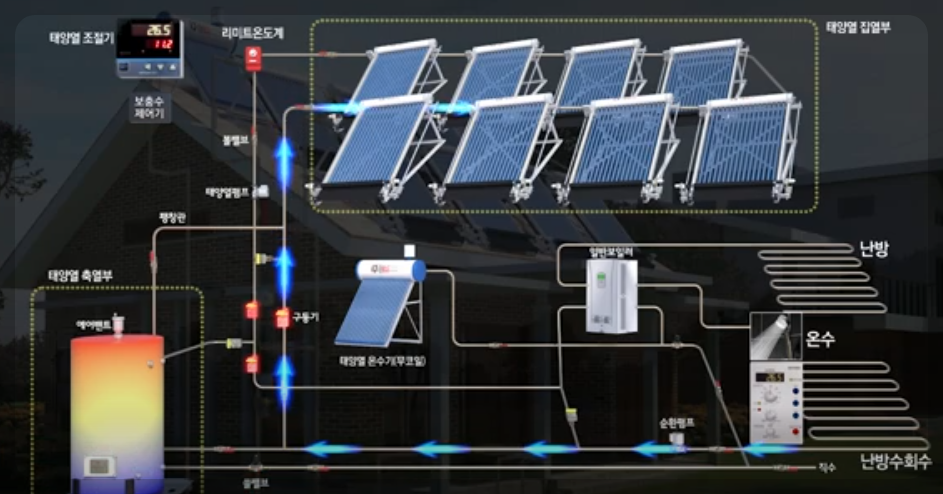

③ 아래 화면은 보일러 겸용 태양열 난방장치.
기존 보일러의 실내조절기는 그대로 사용합니다.
태양열 집열부가 60°C 이상이 되면 태양열 직접난방이 시작됩니다.
순환펌프 작동으로 생산된 열원이 방으로 순환됩니다.
※ 희망하는 난방온도에 도달하면 축열조에 생산된 열원을 저장합니다.
저장된 열원은 야간에 난방으로 사용합니다. 축열조 난방이 부족하면 기존 보일러 난방을
이용합니다.
⯄ 태양열 시스템 종류.
① 중앙 집중형 시스템.
중앙 집중형 시스템은 태양 추적 장치의 하나인 태양추적 반사경에서 반사된 태양광을 중앙에 위치한 탑의 한 점에 모아 고열로 열교환기 등을 이용하여 고압 수증기를 발생시켜 전기를 얻는 방식.
② 분산형 시스템.
분산형 시스템은 선 초점형이나 접시형 등 집광 집열기를 이용한 단위 집광 집열 시스템을 다수 분산 배치하여 배관
내를 흐르는 열매체를 가열시킨다.
이것을 Stirling 엔진과 같은 열기관을 구동시켜 발전하는 방식이다.
③ 독립형 시스템.
독립형 시스템은 집광 집열기를 이용하는 5~25kw급의 시스템으로서 전력 계통으로부터 독립된 소규모 전원으로 이용되는 것입니다.
