태양열 온수기는 집열기가 태양열을 흡수해 물을 데워 제공하는 방식으로 온수와 난방에 적합한 에너지입니다. 효율적인 태양열 온수기 운영으로 온수와 난방비를 제로화할 수가 있습니다. 화석연료의 고유가시대로 온수와 난방비로 지출이 많아 경제적으로 어려운 여건에 서는 검토 해 볼 만한 태양열 온수기입니다.
⯄ 태양열 개념.
- 태양에서 얻을 수 있는 열에너지를 거울과 집열판이나 원통모양의 유리진공관을 통해 활용합니다.
- 열에너지로 물을 끓여서 만든 고압증기로 터빈을 돌려 전기를 생산합니다.
- 태양열은 온수와 난방에 적합하여 생활용수에 이용을 하고 있습니다.
- 태양열의 주 에너지원은 태양입니다.

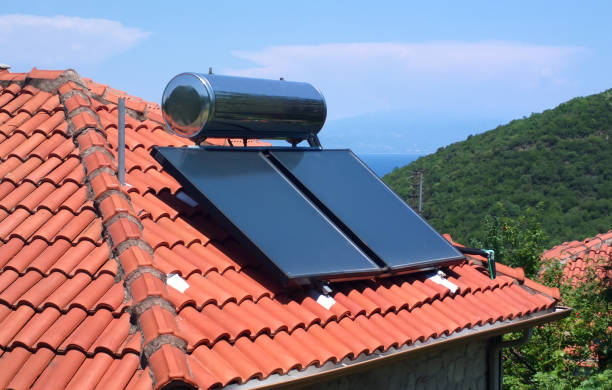

⯄ 태양열 온수기.
- 태양열 온수기는 신재생 에너지로 태양열을 이용해서 생활용 온수를 만들어내는 장치입니다.
- 태양집열기에서는 300°C 아상의 열이 발생합니다.
- 300°C이상의 열을 이용해서 집열기인 유리진공관을 통해 물이 데워지게 되는 시스템입니다.
- 데워진 물은 탱크에 저장하고 열교환기를 이용해서 온수나 난방으로 공급하여 사용됩니다.

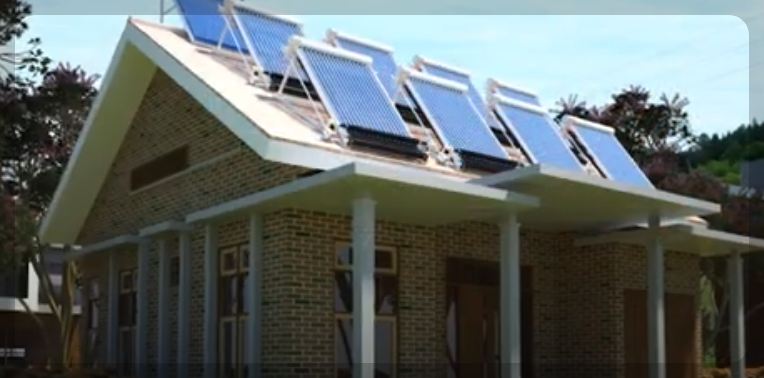

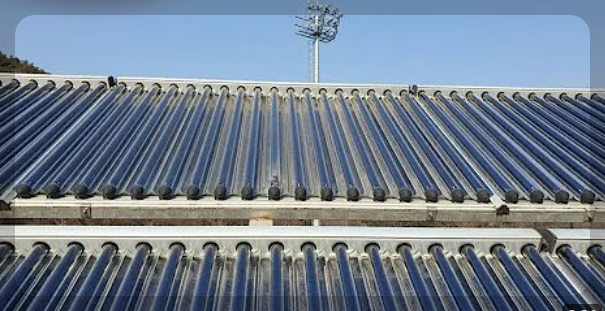

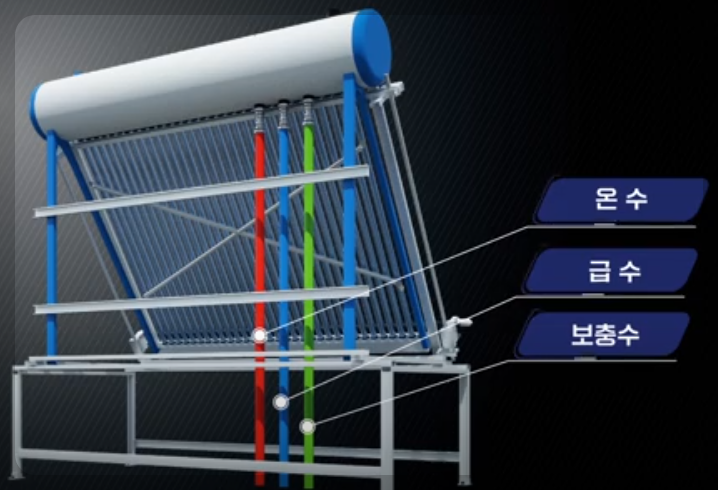

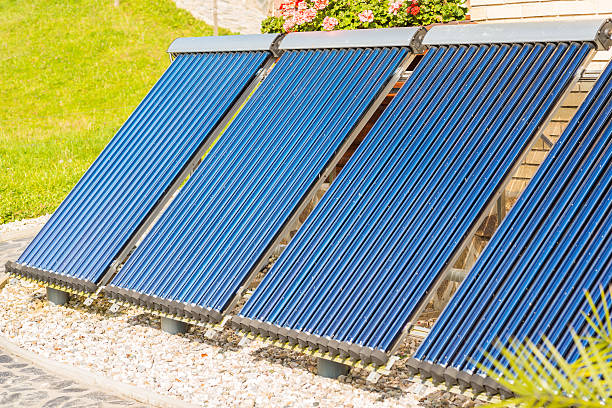

태양열 온수기 진공관이 설치된 것입니다.
유리 진공관형 내부에서 흡열을 하고 흡열 된 열이 동열판을 통해 전달이 되고 흘러가면서 물이
더워지는 과정입니다.
 |
 |

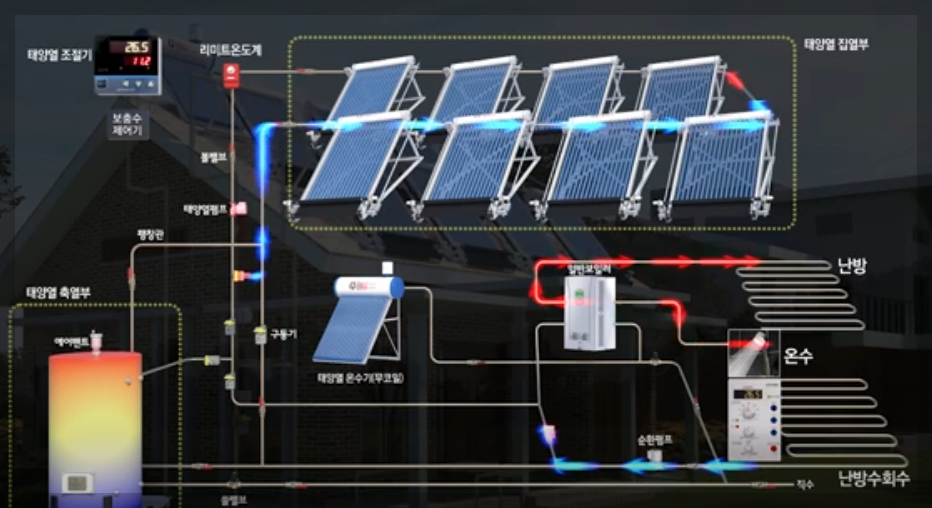

⯄ 태양열 난방보일러 겸용.
- 난방은 온수기에서 데워진 관을 통해 주택배부를 회전하면서 난방효율을 높입니다.
기존보일러에 실내조절기를 그대로 사용합니다
태양열 집열부가 60°C이상이 되면 태양열 직접난방이 시작됩니다. 구동밸브의 방향 전환 순환펌프
작동 생산된 열원이 방으로 순환합니다. 희망하는 난방으로 도달하면 축열조에 생산된 열원을 저장
합니다. 저장된 열원은 야간에 난방으로 사용됩니다.
축열조에 난방이 부족하면 기존 보일러 난방 개시됩니다. 이러한 난방 시스템은 주변 기후와 설정
온도 등에 의해 센서와 밸브를 통해 자동 운전 됩니다. 난방배관이 동결온도에 도달하면 순환펌프가
자동 동결을 방지합니다. 태양
⯄ 태양열 차광막.
- 차광막 시스템은 하절기에 온도센서가 80°C 이상을 감지하면 집열부가 고온에 의한 효율저하를 방지
하기 위해 차광막을 사용합니다.
- 동절기 새벽시간에 기온이 영상 1°C떨어지면 차광막을 펼쳐 집열관 외부의 서리내림과 동결을 방지
합니다.
- 강풍이 불면 차광막의 피손을 방지하기 위해 차광막을 닫습니다.
- 차광막에 방막형 태양전지판을 적용하게 되면 여름철에 차광과 전기생산을 동시에 하게 되어 일석이조의 효과를
냅니다.

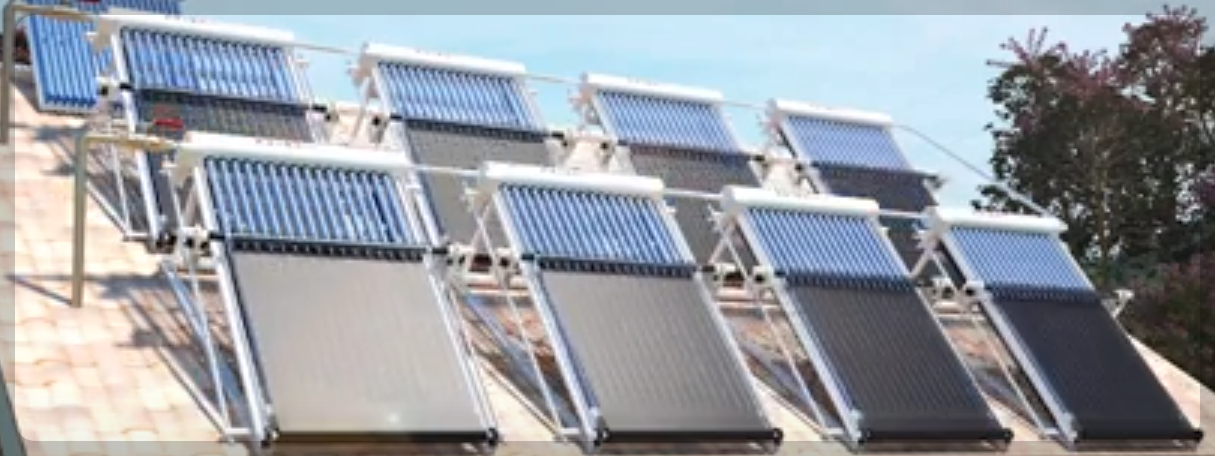

위화면은 온수기 집열판 차양막이 설치된 갓이며 동영상이 정지된 상태입니다.
 |
 |
 |
